流体测速, 测量气体类型 : 微 PIV·LIF系统

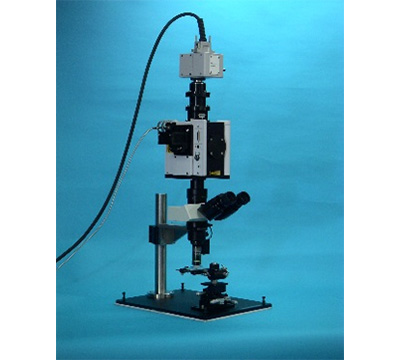

微型PIV-LIF系统

微型 PIV-LIF系统旨在分析微流体系统的速度分布，混合和扩散。微型 PIV-LIF系统广泛用于开发称为微型TAS或芯片实验室的微/微量化学芯片。

该系统采用了各种新的微型PIV分析技术，包括平均相关和SAT-PTV。
微型 PIV系统的广泛阵容支持微流体技术的研究和开发。

微型PIV

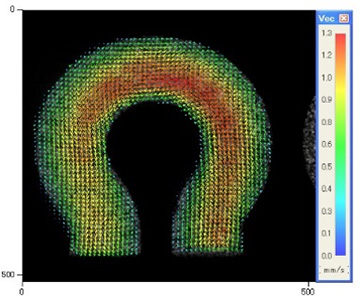

通过共焦扫描微型 PIV在100μm微通道中的速度分布

数据：大岛实验室（东京大学工业科学研究所）

除了传统的双脉冲型微型PIV（2D，Stereo 3D）和时间分辨PIV之外，我们还提供了广泛的微型PIV阵容，例如共聚焦扫描微型PIV。作为专业的微光学系统，该系列还包括高输出脉冲激光或紫外激光的模型。
我们提供许多外围设备选项。例如，聚焦扫描器可以使焦平面与高速摄像机的帧同步，以允许高速扫描。我们还为微型PIV所需的荧光示踪剂颗粒提供了多种选择，用户可以根据颜色，大小和流体特性选择最适合其测量的颗粒。

微型LIF

通过共焦扫描微型 PIV在100μm微通道中的速度分布

数据：Hishida Sato实验室（庆应义塾大学）

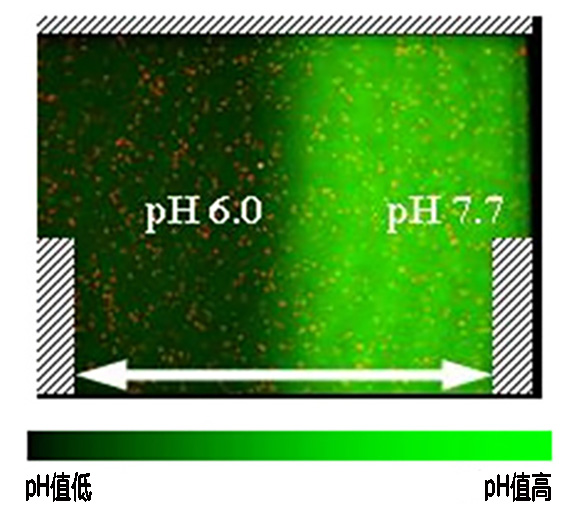

微PIV可以测量浓度分布，温度分布，扩散，混合，反应，pH和其他特征。
使用高输出脉冲激光的同轴反射照明超出了普通显微镜的功率，可以与专门的微光学系统一起使用。

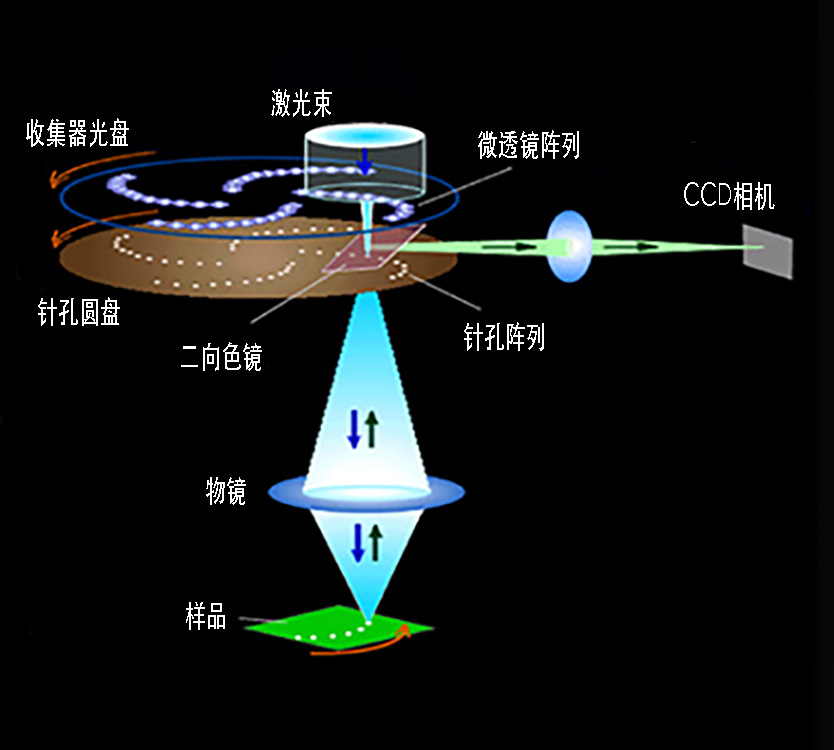

高速共焦成像

为什么共聚焦成像在微成像中是有效的

在微型PIV中，重要的概念不是景深（DOF），而是测量深度（MD）。要在深度方向上定义分辨率（“”z分辨率“”）。由D. Meinhart教授（加州大学圣巴巴拉分校）和其他研究人员提出的MD定义了粒子图像的光强度足以影响速度测量的范围。通常，MD比DOF大得多。

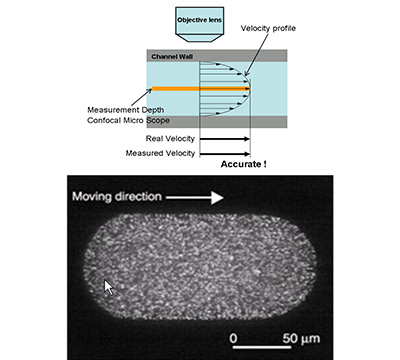

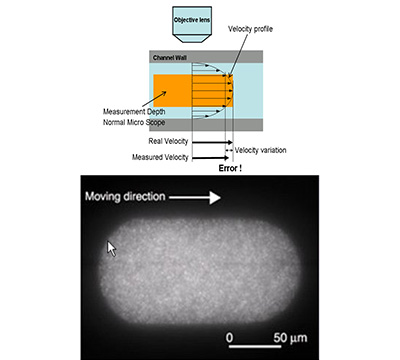

在普通的Micro PIV中，MD比物镜的假定DOF厚得多，因此，MD的厚度中包含的多个速度分量会导致误差（图）。相比之下，在共聚焦扫描微型PIV中，MD可以足够薄以仅包括一个速度分量，因此微流体中的高精度测量分布是可能的。

通常，荧光颗粒不用于微型 PIV，而是使用溶解有荧光剂的液体。因此，液体本身变成荧光。如果使用普通显微镜观察液体，即使可以使用高NA透镜，由焦平面前后的荧光引起的非预期杂散光使得沿光轴（Z）的空间分辨率恶化。
（与X和Y方向相比，Z方向分辨率的劣化更加显着。）共焦成像技术几乎可以切割焦平面前后的所有荧光，因此，Z方向的分辨率与X和Y方向的分辨率一样高。
