电动机线圈成形装置

电机相关设备

电动机线圈成形装置


电动机线圈成形装置是一种塑料加工机器，由送料器送料器，压碎材料的冲压机，冲孔机和复杂弯曲的成型机组成。・成形=通过周向布置的待定滑动和后滑动来执行理想的弯曲。・冲压机=冲压和精细弯曲成坯，作为成形过程的预处理。・进给装置=通过夹持器方法进行0.01mm的高精度进给。・矫直机=校正材料的缠绕习性（对应板材，线材）

概 观

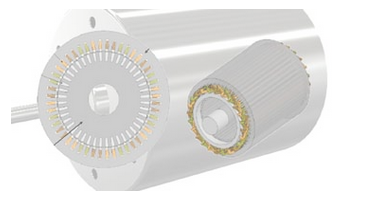

电动机线圈成形装置(图1)

  • 这是用于驱动电动机的线圈的成形（成形装置）。

  • 这一台可以进行各种成型。

产品功能

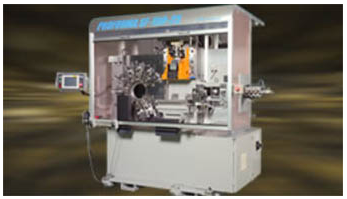

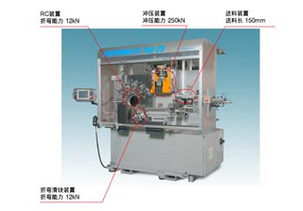

电动机线圈成形装置(图2)

  • 由于从圆周方向弯曲加工，所以弯曲精度稳定。

  • 是具有高性价比的NC规格机器。

  • 与冲压加工相比，材料产量得到改善。

  • 您可以使用这一台处理板材和线材。

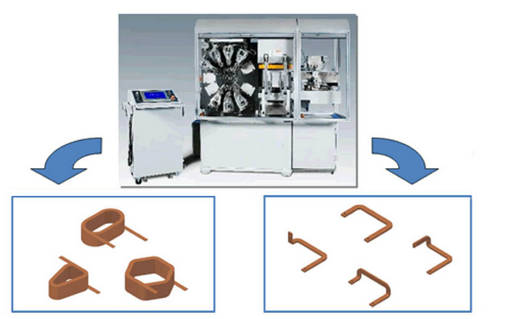

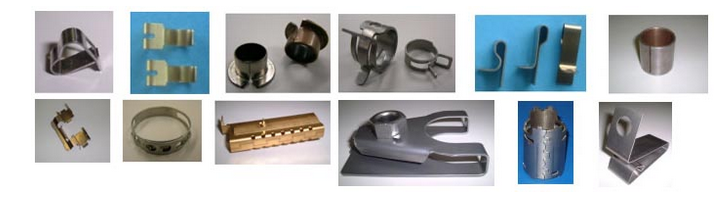

加工样品



电动机线圈成形装置(图3)

联系我们

应用配置



  • SF系列　功能和成本追求的数控成型机

电动机线圈成形装置(图4)

SF-150-25Ａ/Ｂ/Ｃ

RF-20, 60的成本追求数控成型机
最大带材尺寸(mm) : 40W×1.6t
最大软钢线材尺寸(mm) : φ6
驱动方式 : 1点曲轴（上部驱动）
加压能力(kN) : 250　

应用配置

SF-250-25Ａ/Ｂ/Ｃ

RF-80的成本追求数控成型机
最大带材尺寸(mm) : 70W×1.6t
最大软钢线材尺寸(mm) : φ8
驱动方式 : 1点曲轴（上部驱动）
加压能力(kN) : 350

  • IF系列　方便优先的高智力数控成型机

应用配置

IF20

RF-20的旗舰数控成型机
最大带材尺寸(mm) : 50W×1.6t
最大线材尺寸(mm) : φ3
最大送料长度(mm) : 150
冲压压力(kN) : 80

应用配置

IF60

RF-60的旗舰数控成型机
最大带材尺寸(mm) : 60W×1.6t
最大线材尺寸(mm) : φ6
最大送料长度(mm) : 150
冲压压力(kN) : 250

应用配置

IF80

RF-80的旗舰数控成型机
最大带材尺寸(mm) : 80W×1.6t
最大线材尺寸(mm) : φ8
最大送料长度(mm) : 250
冲压压力(kN) : 350

  • RF系列


应用配置
PROFORMA RF-20

对应小零件高精度加工的小型机
最大带材尺寸(mm) :50W×1.5t
最大线材尺寸(mm) : φ3
最大送料长度(mm) : 150
冲压压力(kN) : 80

应用配置

PROFORMA RF-60

用途广泛的中型机
最大带材尺寸(mm) :60W×1.6t
最大线材尺寸(mm) : φ6
最大送料长度(mm) : 220
冲压压力(kN) : 250

应用配置

RF80

对应大型零件加工的大型机
最大带材尺寸(mm) :80W×1.6t
最大线材尺寸(mm) : φ8
最大送料长度(mm) : 360
冲压压力(kN) : 350

公司名称

  • TS Precision株式会社

标准型号规格表

SF系列


项目SF-150-25A/B/CSF-250-35A/B/C
材料最大带材尺寸


(mm)

40W×1.6t70W×1.6t
最大软钢线材尺寸
(mm)		φ6φ8
送料装置最大送料长度
(mm)		150250
送料力
(kN)		0.30.3
送料速度
(150mm行程時)
(m/s)		0.850.85
上下调整范
(mm)		±35±35
送料精度
(mm)		0.010.01
冲压装置驱动方式1点曲轴
（上部驱动）		1点曲轴
（上部驱动）
加压能力
(kN)		250350
能力发生位置下死点前　0.7下死点前　0.94
冲头行程
(标准)
(mm)		1518
闭合高度
(mm)		230335.5
冲头调节范围
(mm)		2031
垫板上下调节范围
(mm)		固定固定
垫板尺寸
(mm)		420×267590×320
过载检测弹簧式弹簧式
成型装置滑块安装数量
(标准/最大)		7/117/11
滑块安装 PCD
(mm)		6001000
后凸轮安装数
(标准/最大)		1/21/2
机器下部 － 成型中心距离12001200
圆盘外经尺寸236 (可设计为与
RF相同尺寸)		460 (可设计为与
RF相同尺寸)
折弯滑座加压力(kN)A.标准规格：12
(任意位置)		A.标准规格：14
(任意位置)
B.选购规格：30
(下死点附近)		B.选购规格：40
(下死点附近)
C.选购规格：30
(任意位置)		C.选购位置：40
(任意位置)
行程
(mm)		A.40
B.40
C.13		A.70
B.70
C.25
能力发生位置A.行程
B.前进端附近
C.行程		A.行程
B.前進端附近
C.行程
后凸轮装置加圧力(kN)A.标准规格：12
(任意位置)		A.标准规格：14
(任意位置)
B.选购规格：30
(下死点附近)		B.选购规格：40
(下死附近)
C.选购规格：30
(任意位置)		C.选购规格：40
(任意位置)
行程
(mm)		A.40
B.40
C.13		A.70
B.70
C.25
能力发生位置A.行程
B.前进端附近
C.行程		A.行程
B.前進端附近
C.行程
本体生产速度
(min-1)		〜260　根据工件及摸具规格〜170　根据工件及摸具规格
电机(kW)〜11〜15
伺服伺服
电源
(V)		200200
电源容量
(kVA)		1419
空压源
(MPa)		0.4〜0.60.4〜0.6
机器尺寸
(mm)		2070L × 1390W × 2210H3250L × 1520W × 2560H
标配重量（全套）
(kg)		32006300

IF系列


项目IF-20IF-60IF-80
材料最大带材尺寸
(mm)		50W×1.6t60W×1.6t 80W×1.6t
最大线材尺寸
(mm)		φ3φ6 φ8
送料单元最大送料长度
(mm)		150150 250
送料力度
(kN)		0.50.50.7
送料速度
(m/s)		0.650.65 0.55
上下调整范围
(mm)		±35±35 ±35
送料精度
(mm)		0.010.010.01
冲压单元冲压压力
(kN)		80250350
冲头行程
(mm)		303549
冲模高度
(mm)		155230335.5
冲头调节范围
(mm)		2020 31
垫板上下调节范围
(mm)		55固定 固定
垫板面积
(mm)		240×115420×267 590×320
滑块速度
(m/s)		0.090.10.09
折弯滑块弯曲压力
(kN)		10(20)3040(80)
弯曲行程(标准)
(mm)		35(35)4070(60)
安装数量(标准/最大)7/97/117/11
滑块速度(标准)
(m/s)		0.43(0.30)0.33 0.3(0.21)
后凸轮单元弯曲压力
(kN)		2030 40
弯曲行程(标准)
(mm)		5060 80
安装数量(标准/最大)1/21/2 1/2
滑块速度(标准)
(m/s)		0.430.330.3
本体电源
(V)		200200200
电源容量
(kVA)		約13約28約36
压缩空气
(MPa)		0.50.50.5
机械尺寸
(mm)		1970L × 1170W × 1980H2100L × 1150W × 2000H2910L × 1520W × 2260H
重量
(kg)		220036007000
涂装颜色颜色表 N7颜色表 N7 颜色表 N7

RF系列


 项目  RF-20RF-60 RF-80 RF-150
 材料 最大带材尺寸
(mm)		50W×1.5t 60W×1.6t  80W×1.6t 100W×2.5t
最大线材尺寸
(mm)		 φ3 φ6 φ8 φ10
 送料单元 最大送料长度
(mm)		150  220 360500
送料力度
(kN) 		 0.5 0.50.7 0.7
上下调节范围
(mm) 		±35 ±35 ±35 ±70
送料精度
(mm) 		0.01  0.010.01 0.01
冲压单元 冲压压力
(kN) 		80  250 350600
冲头行程
(mm) 		 10 15 18 30
 冲模高度
(mm)		155  230 335.5355
 冲头调节范围
(mm)		 2020  3131
 垫板上下调节范围
(mm)		55 固定  固定固定
 垫板面积
(mm)		 240×115420×267  590×320800×450
 折弯滑块 弯曲压力
(kN)		 11(20) 3040(80)  50(100)
最大弯曲行程
(mm) 		 4550 70(60)  110(90)
 最大安装数量9 11 11 11
后凸轮单元 弯曲压力
(kN) 		 20 3040 50
 弯曲行程(标准)
(mm)		 50 6080  125
 安装数量3  33 3
本体电源
(V)		200200200200
电源容量
(kVA)		約7約14約14約22
电动机
(KW)		3.7/4P7.5/4P7.5/4P11/4P
压缩空气
(MPa)		0.50.50.50.5
机械尺寸
(mm)		1510L × 910W × 1780H2000L × 875W × 1950H2655L × 1100W × 2155H3345L × 1520W × 2350H
重量
(kg)		14002700500011000
涂装颜色颜色表 N7颜色表 N7颜色表 N7颜色表 N7
速度(min-1)35〜35045〜26035〜17015〜100
